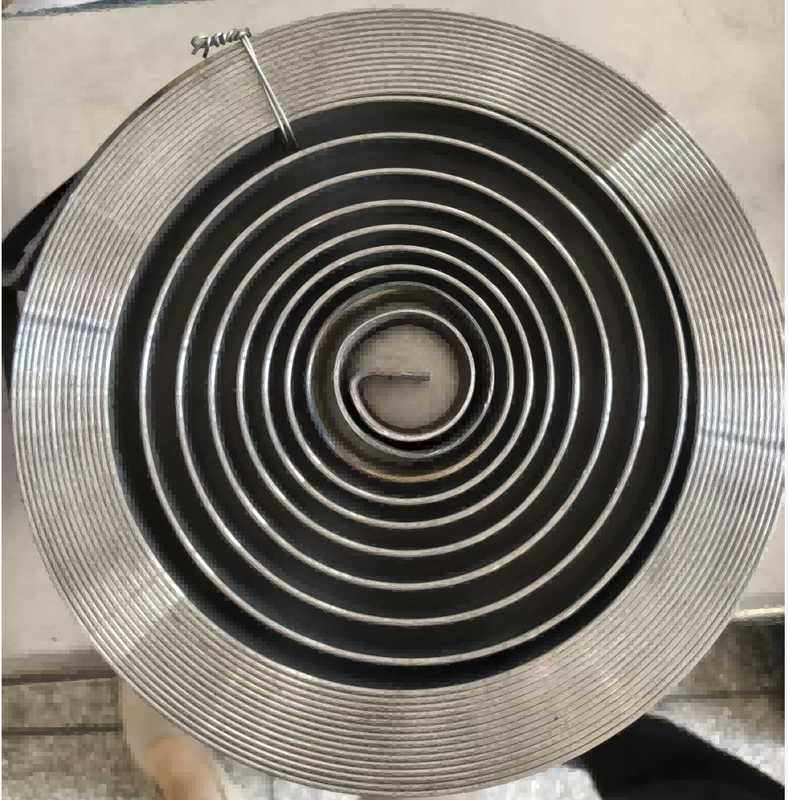

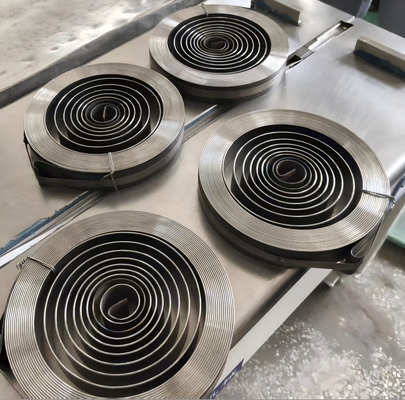

Ce ressort en spirale plat personnalisé (ressort de défilement) est spécialement conçu pour la rétraction du câble de retour de position du servomoteur, largement adapté aux systèmes d'actionneurs d'amortisseurs. Fabriqué à partir d'acier à ressorts silicium-manganèse 60Si2MnA de qualité supérieure, il fournit un couple stable et constant pour le rembobinage automatique du câble pendant le mouvement complet de la course du piston.

Contrairement à l'acier à ressort 65Mn ordinaire, le 60Si2MnA présente une résistance à la traction plus élevée, des performances anti-relaxation exceptionnelles et une résistance supérieure à la fatigue cyclique, ce qui le rend idéal pour un fonctionnement industriel continu à long terme avec des cycles d'enroulement et de déroulement répétés. Notre ressort est strictement produit selon les spécifications techniques du client, avec une structure d'enroulement segmentée précise pour maintenir une tension douce sans étirement ni blocage du câble.

Principales spécifications techniques

• Matière première : bande d'acier à ressort en alliage 60Si2MnA
• Dimension de la bande : 2 mm d'épaisseur × 39 mm de largeur
• Tours effectifs totaux : 23 tours (13 tours de base étroitement enroulés + 10 tours de travail espacés)
• Rotation de serrage maximale réelle par course complète : 5,6 tours
• Diamètre intérieur de la première bobine : 40 mm | Diamètre correspondant de l'arbre d'entraînement: 29mm
• Diamètre extérieur de la broche de fixation : 10 mm | Longueur du crochet droit intérieur : 25 mm
• Diamètre intérieur du boîtier correspondant : 275 mm
• Finition de surface : Traitement antirouille à l'oxyde noir (peinture personnalisée/Dacromet disponible)
• Fonction de travail : rembobinage automatique du câble de retour de position de la tige du servomoteur

Caractéristiques de conception structurelle

1. Disposition des enroulements segmentés : 13 tours de base compacts internes restent entièrement attachés pendant le fonctionnement pour fournir un couple de base stable ; 10 tours extérieurs espacés servent de section de travail flexible pour la rétraction de la course
2. Crochets intérieurs et extérieurs formés avec précision : la taille standard du crochet s'adapte parfaitement à la goupille de fixation du boîtier et à l'arbre d'entraînement du moteur, évitant ainsi le glissement ou la fracture sous torsion.
3. Usinage lisse des bords de la bande : aucune bavure ne pourrait rayer le câble pendant la rétraction, protégeant ainsi l'intégrité du câble.
4. Dimensions personnalisables : nous prenons en charge la personnalisation complète de l'épaisseur de la bande, de la largeur, du nombre total de tours, de la taille des crochets et des courbes de couple pour correspondre à différents ensembles de servomoteurs et d'amortisseurs.

Scénarios d'application

• Système de rétraction du câble de retour de position du servomoteur du registre
• Enrouleur de câble de détection de position linéaire pour actionneur industriel
• Mécanisme d'enroulement automatique du câble du moteur de commande de vanne
• Ensembles de réinitialisation servo pour équipements de construction et hydrauliques
