Joint simple de rond de PTFE/joint plat de téflon/joint plat venu avec des boulons et des écrous
La protection plate, principalement emboutie hors d'un plat de fer, est généralement formée comme joint plat avec un trou au milieu.
Les connaissances de base du joint plat :
Les joints plats sont habituellement les parties minces de diverses formes employées pour réduire le frottement, pour empêcher la fuite, pour l'isoler, empêcher se desserrer ou pour disperser la pression. De telles pièces sont trouvées en beaucoup de matériaux et de structures et sont employées pour remplir un grand choix de fonctions semblables. Les attaches filetées par les limitations de matériel et de processus, les boulons et d'autres attaches ne sont pas grande surface de soutien, ainsi pour réduire l'effort de compression sur la surface d'appui pour protéger la surface des pièces reliées, son utilisation des joints. Pour empêcher la connexion du vice des rondelles à ressort lâches et des rondelles de freinage de multi-dent, des joints ronds d'arrêt d'écrou et de la selle, forme d'onde, joints élastiques coniques.
Des joints plats sont principalement employés pour réduire la force de compression, quand il y a de la force axiale de serrage est très grand, facile de faire la garniture pressée dans le disque, alors vous pouvez changer le matériel et améliorer la dureté pour résoudre.
Norme des USA pour le joint plat :
|
Spécifications
|
Diamètre mineur
|
Diamètre extérieur
|
Tolérance d'épaisseur
|
Tolérance d'épaisseur
Désintégration
|
|
USS 3/16
|
6.22~6.73
|
14.15~14.66
|
0.91~1.65
|
0.91~1.40
|
|
1.40~1.65
|
|
|
|
|
|
USS 1/4
|
7.80~8.31
|
18.47~19.02
|
1.30~2.03
|
1.30~1.65
|
|
1.65~2.03
|
|
|
|
|
|
USS 5/16
|
9.40~9.91
|
22.05~22.99
|
1.63~2.64
|
1.63~2.20
|
|
2.20~2.64
|
|
|
|
|
|
USS 3/8
|
11.00~11.51
|
25.22~26.16
|
1.63~2.64
|
1.63~2.20
|
|
2.20~2.64
|
|
|
|
|
|
USS 7/16
|
12.57~13.08
|
31.57~32.51
|
1.63~2.64
|
1.63~2.20
|
|
2.20~2.64
|
|
|
|
|
|
USS 1/2
|
14.15~14.60
|
34.75~35.69
|
2.18~3.35
|
2.18~2.70
|
|
2.70~3.00
|
|
|
|
|
|
3.00~3.35
|
|
|
|
|
|
USS 9/16
|
15.75~16.26
|
37.13~38.07
|
2.18~3.35
|
2.18~2.70
|
|
2.70~3.00
|
|
|
|
|
|
3.00~3.35
|
|
|
|
|
|
USS 5/8
|
17.30~18.24
|
44.27~45.21
|
2.74~4.06
|
2.74~3.20
|
|
3.20~3.60
|
|
|
|
|
|
3.60~4.06
|
|
|
|
|
|
USS 3/4
|
20.45~21.39
|
50.62~51.56
|
3.10~4.50
|
3.10~3.60
|
|
3.60~4.20
|
|
|
|
|
|
4.20~4.50
|
|
|
|
|
|
USS 7/8
|
23.65~24.58
|
56.97~57.91
|
3.45~4.88
|
3.45~4.00
|
|
4.00~4.30
|
|
|
|
|
|
4.30~4.88
|
|
|
|
|
|
USS 1
|
26.80~27.74
|
63.32~64.26
|
3.45~4.88
|
3.45~4.00
|
|
4.00~4.30
|
|
|
|
|
|
4.30~4.88
|
|
|
|
|
|
USS 11/8
|
31.57~32.51
|
69.67~70.61
|
3.45~4.88
|
3.45~4.00
|
|
4.00~4.30
|
|
|
|
|
|
4.30~4.88
|
|
|
|
|
|
USS 11/4
|
34.75~35.69
|
76.02~76.96
|
3.45~4.88
|
3.45~4.00
|
|
4.00~4.30
|
|
|
|
|
|
4.30~4.88
|
|
|
|
|
|
USS 13/8
|
37.85~39.24
|
82.30~83.69
|
3.89~5.41
|
3.89~4.40
|
|
4.40~5.00
|
|
|
|
|
|
5.00~5.41
|
|
|
|
|
|
USS 11/2
|
41.02~42.42
|
88.65~90.04
|
3.89~5.41
|
3.89~4.40
|
|
4.40~5.00
|
|
|
|
|
|
5.00~5.41
|
|
|
|
|
|
USS 15/8
|
44.20~45.59
|
95.00~96.39
|
3.89~5.41
|
3.89~4.40
|
|
4.40~5.00
|
|
|
|
|
|
5.00~5.41
|
|
|
|
|
|
USS 13/4
|
47.37~48.77
|
101.35~102.74
|
3.89~5.41
|
3.89~4.40
|
|
4.40~5.00
|
|
|
|
|
|
5.00~5.41
|
|
|
|
|
|
USS 17/8
|
50.55~51.04
|
107.70~109.09
|
3.89~5.41
|
3.89~4.40
|
|
4.40~5.00
|
|
|
|
|
|
5.00~5.41
|
|
|
|
|
|
USS 2
|
53.72~55.12
|
114.05~115.44
|
3.89~5.41
|
3.89~4.40
|
|
4.40~5.00
|
|
|
|
|
|
5.00~5.41
|
|
|
|
|
Le rôle du joint plat :
1, augmentent le secteur de contact entre le boulon et la machine.
2, pour éliminer les dommages à la surface de la machine quand la rondelle à ressort décharge la vis. Quand l'utilisation doit être une rondelle à ressort par joint plat, le joint plat à côté de la surface de machine, la rondelle à ressort entre le joint plat et l'écrou.
Chaîne d'application :
1. Machines, industrie automobile, routes,
2. Ponts, tunnels, systèmes ferroviaires urbains,
3. Chemins de fer à grande vitesse, navires, puissance thermique,
4. Énergie éolienne, énergie nucléaire, pétrochimique, aérospatiale,
5. Constructions en acier de toit et ainsi de suite.

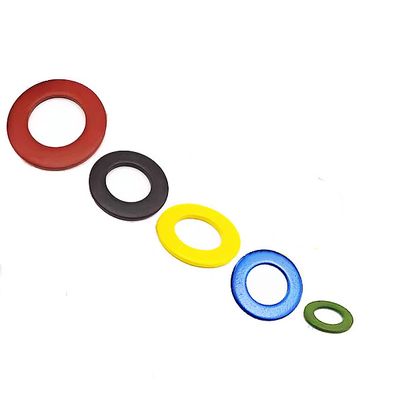

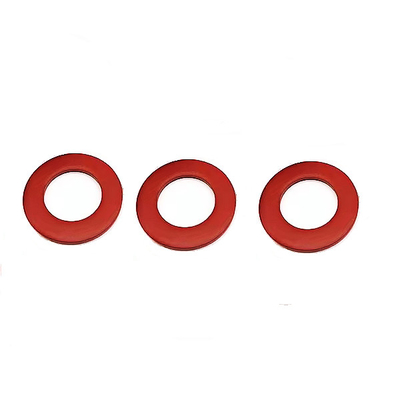

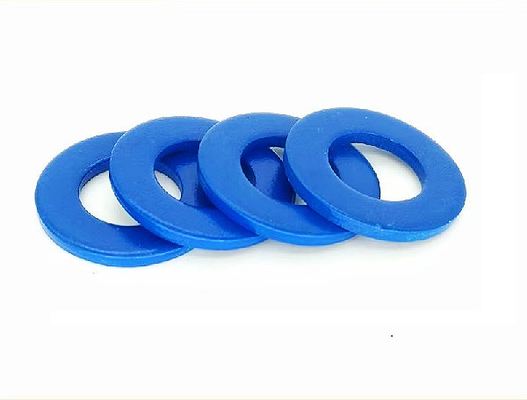

Photos :
