Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | FLRS or OEM |
Certification: | ISO9001 |
Numéro de modèle: | FLRS-WF021 |
Quantité de commande min: | 1 morceau |
Détails d'emballage: | caisses de contreplaqué de carton/palettes de contreplaqué |
Délai de livraison: | 8-20days |
Conditions de paiement: | T/T, L/C, union occidentale, paypal |
Capacité d'approvisionnement: | 100TONS/MONTH |
Norme: | ASME B16.5 | Matériel: | Acier au carbone |
---|---|---|---|
Taille: | 1/2 » - 24" | Application: | Industriel, pétrole, pétrole, gaz |
Connexion: | Soudure | Finition: | Peinture noire |
Surligner: | Bride de peinture de cou de soudure,Bride de cou de soudure d'acier au carbone,Bride augmentée d'acier au carbone de visage |

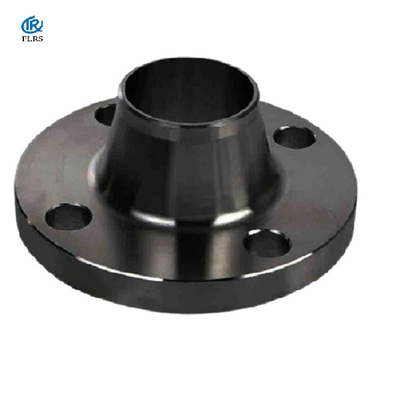

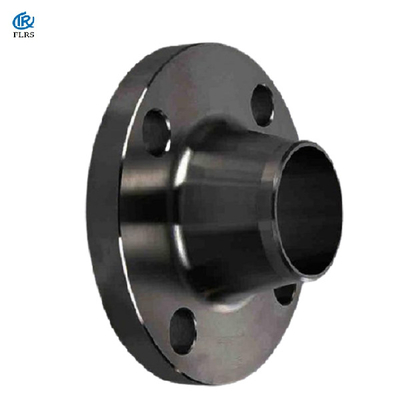

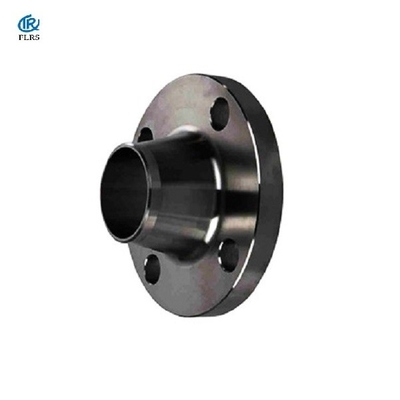

Le cou augmenté par bride noire de soudure d'acier au carbone du visage de cou de soudure de peinture d'ASME B16.5/150LB DST brident finition dentelée
La bride de soudure de cou, également connue sous le nom de longue bride de cou et bride étranglée, est des pièces en forme de disque, principalement employées pour réaliser la connexion entre la canalisation, il a été très utilisée dans l'approvisionnement en eau et les systèmes d'alimentation pétrochimiques et urbains. Ces dernières années, avec la planification et la construction de la ligne de transmission ultra-haute de tension projets de la grille nationale, la demande des tours ultra-hautes de tuyau d'acier de tension a augmenté considérablement.
On s'est avéré que la bride de Weldingneck comme nouvelle forme de connexion de bride de tour de tuyau d'acier a certains avancé et fiable. Elle joue un rôle essentiel en améliorant la capacité de production et la qualité du produit des tours de tuyau d'acier
Taille | D | K | L | n | B1 | C | N | H | d | f | S = norme. | |
1/2 » | 90 | 60,3 | 15,9 | 4 | 21,3 | 15,8 | 9,6 | 30 | 46 | 34,9 | 2 | 2,77 |
3/4" | 100 | 69,9 | 15,9 | 4 | 26,7 | 21,0 | 11,2 | 38 | 51 | 42,9 | 2 | 2,87 |
1" | 110 | 79,4 | 15,9 | 4 | 33,4 | 26,6 | 12,7 | 49 | 54 | 50,8 | 2 | 3,38 |
1 1/4" | 115 | 88,9 | 15,9 | 4 | 42,4 | 35,3 | 14,3 | 59 | 56 | 63,5 | 2 | 3,56 |
1 1/2 » | 125 | 98,4 | 15,9 | 4 | 48,3 | 40,9 | 15,9 | 65 | 60 | 73,0 | 2 | 3,68 |
2" | 150 | 120,7 | 19,1 | 4 | 60,3 | 52,5 | 17,5 | 78 | 62 | 92,1 | 2 | 3,91 |
2 1/2 » | 180 | 139,7 | 19,1 | 4 | 73,0 | 62,7 | 20,7 | 90 | 68 | 104,8 | 2 | 5,16 |
3" | 190 | 152,4 | 19,1 | 4 | 88,9 | 77,9 | 22,3 | 108 | 68 | 127,0 | 2 | 5,49 |
3 1/2 » | 215 | 177,8 | 19,1 | 8 | 101,6 | 90,1 | 22,3 | 122 | 70 | 139,7 | 2 | 5,74 |
4" | 230 | 190,5 | 19,1 | 8 | 114,3 | 102,3 | 22,3 | 135 | 75 | 157,2 | 2 | 6,02 |
5" | 255 | 215,9 | 22,2 | 8 | 141,3 | 128,2 | 22,3 | 164 | 87 | 185,7 | 2 | 6,55 |
6" | 280 | 241,3 | 22,2 | 8 | 168,3 | 154,1 | 23,9 | 192 | 87 | 215,9 | 2 | 7,11 |
8" | 345 | 298,5 | 22,2 | 8 | 219,1 | 202,7 | 27,0 | 246 | 100 | 269,9 | 2 | 8,18 |
10" | 405 | 362,0 | 25,4 | 12 | 273,0 | 254,5 | 28,6 | 305 | 100 | 323,8 | 2 | 9,27 |
12" | 485 | 431,8 | 25,4 | 12 | 323,8 | 304,7 | 30,2 | 365 | 113 | 381,0 | 2 | 9,53 |
14" | 535 | 476,3 | 28,6 | 12 | 355,6 | 336,5 | 33,4 | 400 | 125 | 412,8 | 2 | 9,53 |
16" | 595 | 539,8 | 28,6 | 16 | 406,4 | 387,3 | 35,0 | 457 | 125 | 469,9 | 2 | 9,53 |
18" | 635 | 577,9 | 31,8 | 16 | 457,0 | 437,9 | 38,1 | 505 | 138 | 533,4 | 2 | 9,53 |
20" | 700 | 635,0 | 31,8 | 20 | 508,0 | 488,9 | 41,3 | 559 | 143 | 584,2 | 2 | 9,53 |
24" | 815 | 749,3 | 34,9 | 20 | 610,0 | 590,9 | 46,1 | 663 | 151 | 692,2 | 2 | 9,53 |
Application :
1. Structures métalliques, multi-plancher, structure métallique ayant beaucoup d'étages
2. Buildings, bâtiments industriels, route, chemin de fer,
3. Svapeur de teel, tour, centrale, et d'autres cadres d'atelier de structure
Paquet :
