La tête d'hexagone d'acier inoxydable boulonne le demi fil DIN931/M10

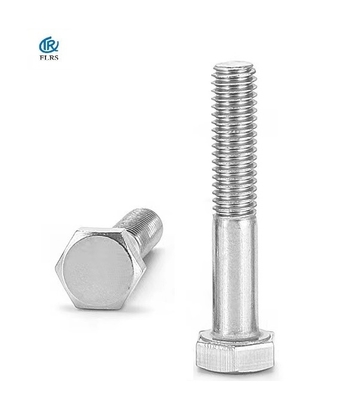

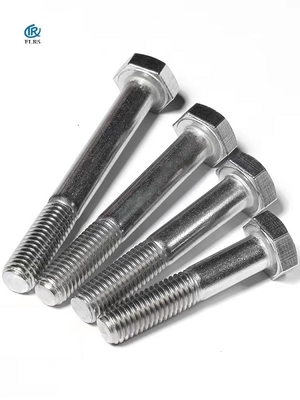

Stainless Steel Hexagon Head Bolts Half Thread DIN931 / M10
Stainless Steel Hexagon Head Bolts Half Thread DIN931 / M10 Stainless Steel Hexagon Head Bolts Half Thread DIN931 / M10 Stainless Steel Hexagon Head Bolts Half Thread DIN931 / M10
Informations de base
Lieu d'origine: LA CHINE
Nom de marque: FLRS or OEM
Certification: ISO9001
Numéro de modèle: FLRS-SB02
Quantité de commande min: 100 morceaux
Détails d'emballage: caisses de contreplaqué de carton/palettes tissées de bag+plywood
Délai de livraison: 8-25days
Conditions de paiement: T/T, L/C, union occidentale, paypal
Capacité d'approvisionnement: 50tons/month
meilleur prix Contactez
Détail Infomation
Nom de produit: boulon de tête de sortilège Norme: DIN931
Type principal: Tête de sortilège Fil: Demi fil
Matériel: A2-50、 A4-80 DU、 A4-70 DU、 A2-70 Taille: M3-M39
Surligner:

La tête d'hexagone boulonne M10

,

Boulons principaux de demi hexagone de fil

,

Boulon de tête de sortilège M10 d'acier inoxydable

Description de produit

La tête d'hexagone d'acier inoxydable boulonne le demi fil dans le boulon de tête de sortilège DIN931/M10 standard

Les boulons DIN931 hexagonaux, également connus sous le nom de boulons hexagonaux externes, sont des attaches se composant de deux parts : une tête hexagonale et une vis avec les fils externes, qui sont généralement employés en même temps que des écrous et sont utilisés généralement pour attacher des connexions entre deux parts avec les trous traversants.

Les boulons DIN931 hexagonaux sont demi fil. tige en partie filetée et partiellement nue. Le fil inclure les dents brutes et fines.



Dessin :




La tête d'hexagone d'acier inoxydable boulonne le demi fil DIN931/M10 0

d P b C le DA dw ds k 　 e
B B B B B
L≤125mm minute maximum maximum minute minute minute maximum minute maximum minute minute
M1.6 0,35 9 0,1 0,25 2 2,4 - 1,46 - 0,98 1,22 - - 3,02 - 3,41 -
M2 0,4 10 0,1 0,25 2,6 3,2 - 1,86 - 1,28 1,52 - - 3,82 - 4,32 -
M2.5 0,45 11 0,1 0,25 3,1 4,1 - 2,36 - 1,58 1,82 - - 4,82 - 5,45 -
M3 0,5 12 0,15 0,4 3,6 4,6 - 2,86 - 1,88 2,12 - - 5,32 - 6,01 -
M3.5 0,6 13 0,15 0,4 4,1 5,1 - 3,32 - 2,28 2,52 - - 5,82 - 6,58 -
M4 0,7 14 0,15 0,4 4,7 5,9 - 3,82 - 2,68 2,92 - - 6,78 - 7,66 -
M5 0,8 16 0,15 0,5 5,7 6,9 - 4,82 - 3,35 3,65 - - 7,78 - 8,79 -
M6 1 18 0,15 0,5 6,8 8,9 - 5,82 - 3,85 4,15 - - 9,78 - 11,05 -
M7 1 20 0,15 0,5 7,8 9,6 - 6,78 - 4,65 4,95 - - 10,73 - 12,12 -
M8 1,25 22 0,15 0,6 9,2 11,6 - 7,78 - 5,15 5,45 - - 12,73 - 14,38 -
M10 1,5 26 0,15 0,6 11,2 15,6 - 9,78 - 6,22 6,58 - - 16,73 - 18,9 -
M12 1,75 30 0,15 0,6 13,7 17,4 - 11,7 - 7,32 7,68 - - 18,67 - 21,1 -
M14 2 34 0,15 0,6 15,7 20,5 - 13,7 - 8,62 8,98 - - 21,67 - 24,49 -
M16 2 38 0,2 0,8 17,7 22,5 22 15,7 15,6 9,82 10,2 9,71 10,3 23,67 23,16 26,75 26,17
M18 2,5 42 0,2 0,8 20,2 25,3 24,8 17,7 17,6 11,3 11,7 11,2 11,9 26,67 26,16 30,14 29,56
M20 2,5 46 0,2 0,8 22,4 28,2 27,7 19,7 19,5 12,3 12,7 12,2 12,9 29,67 29,16 33,53 32,95
M22 2,5 50 0,2 0,8 24,4 30 29,5 21,7 21,5 13,8 14,2 13,7 14,4 31,61 31 35,72 35,03
M24 3 54 0,2 0,8 26,4 33,6 33,2 23,7 23,5 14,8 15,2 14,7 15,4 35,38 35 39,98 39,55
M27 3 60 0,2 0,8 30,4 - 38 　 26,5 - - 16,7 17,4 - 40 - 45,2
M30 3,5 66 0,2 0,8 33,4 - 42,7 　 29,5 - - 18,3 19,1 - 45 - 50,85
M33 3,5 72 0,2 0,8 36,4 - 46,6 　 32,4 - - 20,6 21,4 - 49 - 55,37
M36 4 78 0,2 0,8 39,4 - 51,1 　 35,4 - - 22,1 22,9 - 53,8 - 60,79
M39 4 84 0,3 1 42,4 - 55,9 　 38,4 - - 24,6 25,4 - 58,8 - 66,44



Méthode de repérage de boulons DIN931 hexagonaux :



Exemple du repérage des boulons externes de l'hexagone DIN931.

La tête d'hexagone se boulonne avec la taille d=M12, la longueur nominale L=80, la catégorie A4-80 de fil de représentation et la catégorie A de produit sont marquées As

L'hexagone SUS316 boulonne DIN931-M12*80-A

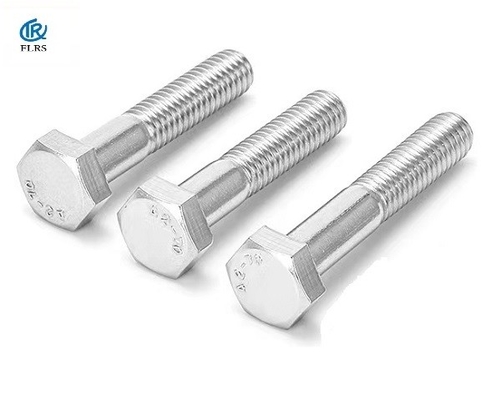

Photo de produit :



La tête d'hexagone d'acier inoxydable boulonne le demi fil DIN931/M10 1



Application :


Connexion de boulon hexagonale, assemblage simple, démontage facile, rendement élevé, et application large, principalement utilisée dans le divers matériel mécanique, les produits électroniques, le matériel de transmission, l'équipement de meubles, l'industrie du bâtiment et d'autres industries de production, d'installation, d'entretien, etc….
