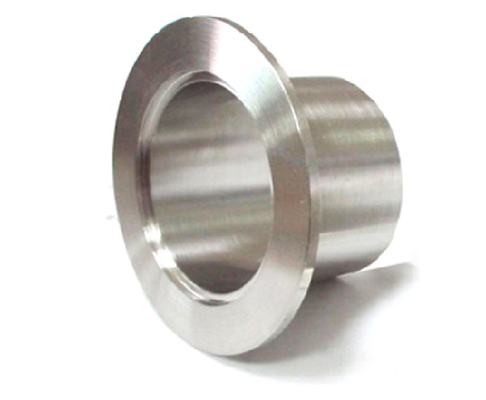

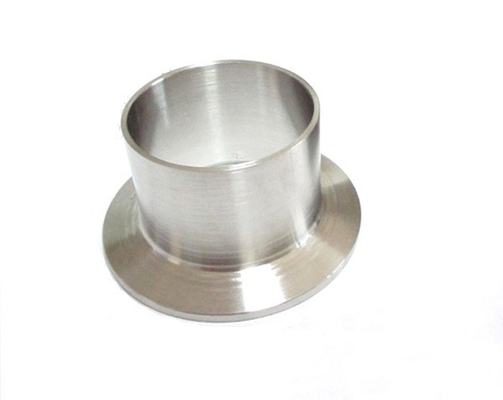

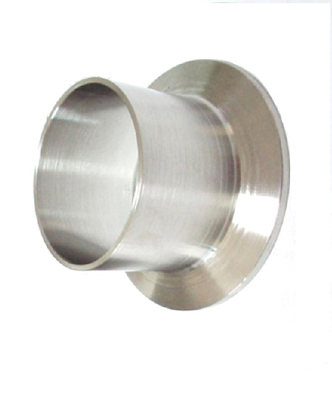

Name: Type bride Lap Joint Stub End Collar de short d'ASME B16.9 de montage de tuyau d'acier
Brand: Shaanxi Flourish Industrial Co., Ltd.
SKU: FLRS-SE001
Price: 492.01 USD
Availability: InStock

Nom De Marque:	FLRS
Numéro De Modèle:	FLRS-SE001
Nombre De Pièces:	1 morceau
Détails De L'emballage:	CARTON/PLYWOOD A ENFERMÉ/PALETTE
Conditions De Paiement:	T/T, Western Union, MoneyGram, L/C

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO9001

Matériel:

SS304

Forme:

Égal

Type de connexion:

Soudé

Surface:

poli

Application:

société avec la bride

Norme:

B16.9

Capacité d'approvisionnement:

50000pieces/month

Mettre en évidence:

Bride Lap Joint Stub End

Lap Joint Stub End Collar

Type court de collier inoxydable de tuyau d'acier

Description du produit

Les garnitures de tuyau inoxydables de Stee/type court le collier ASME B16.9/MSS-SP43 assemblent Stub End For Flange à clin

Type bride Lap Joint Stub End Collar de short d'ASME B16.9 de montage de tuyau d'acier 0

une méthode de estampillage de transformer le bord externe ou bord de trou d'un blanc ou demi-produit en bord vertical le long d'une certaine courbe

Nom : Stub End.
Matériel : ASTM A403 WP304/WP316
Taille : 1/2 » - 24"

Épaisseur : SCH5S-SCH160S

Extrémité : soudé bout à bout

公称通径 N0rminal diamètre		外径 0utside diamètre	长度 Longueur F		搭接外径 Recouvrement du diamètre 0f &Maximum de N0minal	圆角半径 Rayon 0f FilletR		理论重 kg/pc (de 型 d'E) (E) poids d'Approximate0x
公称通径 N0rminal diamètre		外径 0utside diamètre	长度 Longueur F		搭接外径 Recouvrement du diamètre 0f &Maximum de N0minal	圆角半径 Rayon 0f FilletR		sch5s sch10s sch40S
DN	NPS	0D	短型 PS	长型 LP	G	l Maximum	B Maximum	短型 PS	长型 LP	短型 PS	长型 LP	短型 PS	长型 LP
15	1/2	21,3	50,8	76,2	35,1	3	0,75	0,049	0,067	0,063	0,084	0,079	1,106
20	3/4	26,7	50,8	76,2	42,9	3	0,75	0,064	0,087	0,081	0,109	0,101	0,144
25	1	33,4	50,8	101,6	50,8	3	0,75	0,082	0,144	0,134	0,233	0,16	0,279
32	1.1/4	42,4	50,8	101,6	63,5	5	0,75	0,109	0,188	0,178	0,307	0,225	0,386
40	1.1/2	48,3	50,8	152,4	73,2	6	0,75	0,129	0,219	0,231	0,358	0,279	0,467
50	2	60,3	63,5	152,4	91,9	8	0,75	0,204	0,406	0,338	0,667	0,471	0,924
65	2.1/2	73	63,5	152,4	104,6	8	0,75	0,313	0,626	0,448	0,893	0,47	1,465
80	3	88,9	63,5	152,4	127	10	0,75	0,4	0,781	0,574	1,117	1,01	1,954
90	3.1/2	101,6	76,2	152,4	139,7	10	0,75	0,522	0,896	0,65	1,283	1,38	2,35
100	4	114,3	76,2	152,4	157,2	11	0,75	0,606	1,024	0,87	1,474	1,68	2,822
125	5	141,3	76,2	203,2	185,7	11	1,5	0,985	2,153	1,21	2,635	2,08	4,957
150	6	168,3	88,9	203	215,9	13	1,5	1,34	2,591	1,64	3,174	3,37	6,482
200	8	219,1	101,6	203,2	269,7	13	1,5	1,96	3,409	2,56	4,607	5,67	9,819
250	10	273,1	127	254	323,9	13	1,5	3,57	6,389	4,39	7,843	9,55	17,023
300	12	323,9	152,4	254	381	13	1,5	5,85	8,922	6,74	10,275	13,8	21,075

Type bride Lap Joint Stub End Collar de short d'ASME B16.9 de montage de tuyau d'acier 1
