Lieu d'origine: | La Chine |
---|---|
Nom de marque: | FLRS or OEM |
Certification: | ISO9001 |
Numéro de modèle: | FLRS-G015 |
Quantité de commande min: | 1 morceau |
Détails d'emballage: | caisses de contreplaqué de carton/palettes de contreplaqué |
Délai de livraison: | deux semaines |
Conditions de paiement: | T/T, L/C, union occidentale, paypal |
Capacité d'approvisionnement: | 50tons/month |
Norme de bride: | ASME B16.5/EN1514-2 | Nom: | Garniture enroulée en spirale |
---|---|---|---|
Type de garniture: | R | Norme: | ASME B16.20 |
Surligner: | Garniture enroulée en spirale de base de graphite,Garniture en spirale de bride de tuyau,Garniture métallique en spirale en forme de V |
Matériel enroulé en spirale de garniture de style de base/feuille de garniture/garniture bride de tuyau

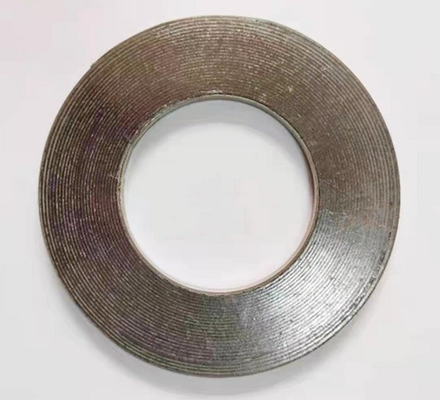

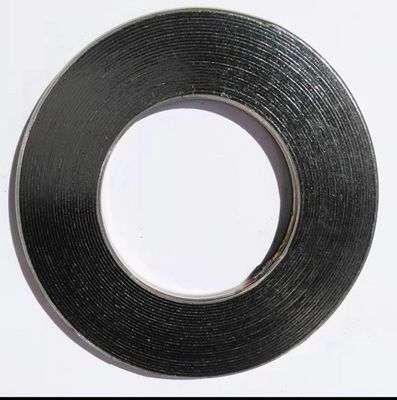

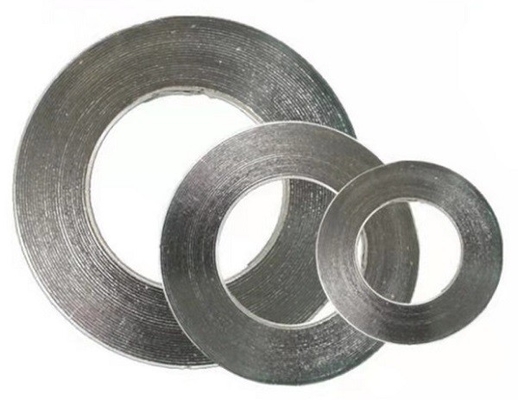

La garniture enroulée en spirale est constituée de la bande métallique en V et du remplisseur non métallique mou au moyen d'empilé,
la garniture en spirale de blessure et a relié sa fin et début par le point soudé. Dépendez de son excellente compression
résilience, il convient aux sports de scellage où le changement de la température et la pression sont fréquents.
Il peut être employé comme élément de scellage statique de tuyau, valve, pompe, échange thermique, tour de condensation,
trou simple et trou d'homme de bride, etc. Il a été largement appliqué dans les domaines du produit pétrochimique,
peu clair mécanique d'usine, de centrale, de métallurgie, de construction navale, médical et pharmaceutique
centrale et navigation, etc.
Dimensions pour la garniture enroulée en spirale par ASME B16.20 pour adapter à des brides d'ASME B16.5
Tuyau nominal taille (NPs) |
Classe 150 | |||||||
Ring Inside intérieur Diamètre (identification) |
Enroulement à l'intérieur Diamètre (identification) |
Extérieur de enroulement Diamètre (OD) |
Guide Ring Outside Diamètre (OD) |
|||||
lnches | millimètre | lnches | millimètre | lnches | millimètre | lnches | millimètre | |
1/4* | - | 0,50 | 12,7 | 0,88 | 22,2 | 1,75 | 44,5 | |
1/2 | 0,56 | 14,20 | 0,75 | 19,10 | 1,25 | 31,80 | 1,88 | 47,60 |
3/4 | 0,81 | 20,60 | 1,00 | 25,40 | 1,56 | 39,70 | 2,25 | 57,20 |
1 | 1,06 | 26,90 | 1,25 | 31,80 | 1,88 | 47,60 | 2,63 | 56,70 |
1 1/4 | 1,50 | 38,10 | 1,88 | 47,60 | 2,38 | 60,30 | 3,00 | 76,20 |
1 1/2 | 1,75 | 44,50 | 2,13 | 54,00 | 2,75 | 69,90 | 3,38 | 85,70 |
2 | 2,19 | 55,60 | 2,75 | 69,90 | 3,38 | 85,70 | 4,13 | 104,80 |
2 1/2 | 2,62 | 66,50 | 3,25 | 82,60 | 3,88 | 98,40 | 4,88 | 123,80 |
3 | 3,19 | 81,00 | 4,00 | 101,60 | 4,75 | 120,70 | 5,38 | 136,50 |
3 1/2* | 3,50 | 88,90 | 4,50 | 114,30 | 5,25 | 1334,00 | 6,38 | 161,90 |
4 | 4,19 | 106,40 | 5,00 | 127,00 | 5,38 | 149,20 | 6,88 | 174,60 |
s | 5,19 | 131,30 | 6,13 | 155,60 | 7,00 | 177,80 | 7,75 | 196,90 |
6 | 6,19 | 157,20 | 7,19 | 182,60 | 8,25 | 209,60 | 8,75 | 222,30 |
8 | 8,50 | 215,90 | 9,19 | 2334,00 | 10,38 | 263,50 | 11,00 | 279,40 |
10 | 10,56 | 268,20 | 11,31 | 287,30 | 12,50 | 317,50 | 13,38 | 339,70 |
12 | 12,50 | 317,50 | 13,38 | 339,70 | 14,75 | 374,70 | 16,13 | 409,60 |
14 | 13,75 | 349,30 | 14,63 | 371,50 | 16.0D | 406,40 | 17,75 | 450,90 |
16 | 15,75 | 400,10 | 16,63 | 422,30 | 18,25 | 463,60 | 20,25 | 514,40 |
18 | 17,69 | 449,30 | 18,69 | 474,70 | 20,75 | 527,10 | 21,63 | 549,30 |
20 | 19,69 | 500,10 | 20,69 | 525,50 | 22,75 | 577,90 | 23,88 | 606,40 |
24 | 23,75 | 603,30 | 24,75 | 628,70 | 27,00 | 685,80 | 28,25 | 717,60 |
* non énuméré dans ASME B16.20
Des diamètres de style de construction, intérieurs et extérieurs de base sont renforcés avec plusieurs plis de métal sans remplisseur pour donner
une plus grande stabilité et de meilleures caractéristiques de compression.
Approprié à la langue et la cannelure ou le mâle et femelle ou cannelé aux ensembles plats de bride de visage.
