Lieu d'origine: | La Chine |
---|---|
Nom de marque: | FLRS or OEM |
Certification: | ISO9001 |
Numéro de modèle: | FLRS-G012 |
Quantité de commande min: | 1 morceau |
Détails d'emballage: | caisses de contreplaqué de carton/palettes de contreplaqué |
Délai de livraison: | deux semaines |
Conditions de paiement: | T/T, L/C, union occidentale, paypal |
Capacité d'approvisionnement: | 50Tons/Month |
Matériaux d'anneau et de bande: | Acier inoxydable/acier au carbone /alloy | Norme de bride: | ASME B16.5/EN1514-2 |
---|---|---|---|
Nom: | Garniture enroulée en spirale | Type de garniture: | CG. |
Couleur: | selon le code couleurs d'anneau de guide | Norme: | ASME B16.20 |
Surligner: | La bride solides solubles se développent en spirales garniture enroulée,Le type solides solubles de CG. se développent en spirales garniture enroulée,Garniture métallique en spirale avec les anneaux externes |

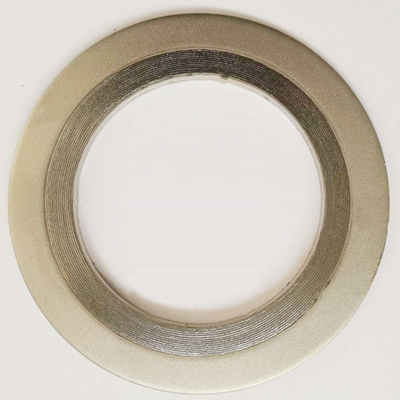

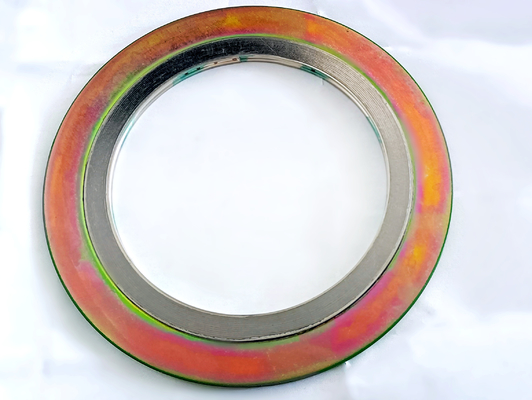

Garniture enroulée en spirale standard d'ASME B16.20 CG. avec le costume externe d'anneaux pour la garniture en spirale de blessure de la bride d'ASME B16.5/solides solubles
La garniture enroulée en spirale est constituée de la bande métallique en V et du remplisseur non métallique mou au moyen d'empilé,
la garniture en spirale de blessure et a relié sa fin et début par le point soudé. Dépendez de son excellente compression
résilience, il convient aux sports de scellage où le changement de la température et la pression sont fréquents.
Il peut être employé comme élément de scellage statique de tuyau, valve, pompe, échange thermique, tour de condensation,
trou simple et trou d'homme de bride, etc. Il a été largement appliqué dans les domaines du produit pétrochimique,
peu clair mécanique d'usine, de centrale, de métallurgie, de construction navale, médical et pharmaceutique
centrale et navigation, etc.
Style CG.
Garniture d'usage universel appropriée au visage plat et aux brides augmentées de visage jusqu'à la classe 2500
Le centrage de l'anneau localise exactement la garniture sur le visage de bride, fournit la force radiale supplémentaire, et agit en tant que limiteur de compression
L'enroulement en spirale (élément de scellage) se compose du métal préformé et du matériau de remplissage mou
NOTE : Un anneau intérieur est recommandé pour des applications au-dessus de la classe 600, en raison de la charge disponible élevée de boulon. Voir le style RWI.
C'est un anneau externe qu'exactement la garniture centrale sur le visage de bride, fournit la force radiale supplémentaire pour empêcher
éruption et agir de garniture comme un arrêt de compression.
Une garniture d'usage universel appropriée pour l'usage avec le visage plat et les brides augmentées de visage, classe 900 et au-dessus d'un interne
l'anneau est recommandé.
Matériaux d'anneau et de bande | Minimum | Maximum | Anneau de guide Code couleurs |
|||
Matériel | F | c | F | c | Abberviation | |
ss304 | -320 | -195 | 1400 | 760 | 304 | Jaune |
ss316L | -150 | -100 | 1400 | 760 | 316L | Vert |
ss347L | -150 | -100 | 1400 | 760 | 317L | Rouge foncé |
ss321 | -320 | -195 | 1400 | 760 | 321 | Turquoise |
ss347 | -320 | -195 | 1700 | 925 | 347 | Bleu |
Acier au carbone | -40 | -40 | 1000 | 540 | SRI | Argent |
Alliage 20 | -300 | -185 | 1400 | 760 | A-20 | Noir |
Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Brown |
Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Beige |
Incoloy 800 | -150 | -100 | 1600 | 870 | DANS 800 | Blanc |
825 lncoloy | -150 | -100 | 1600 | 870 | DANS 825 | Blanc |
lnconel 600 | -150 | -100 | 2000 | 1090 | Inc. 60o | Or |
Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Or |
Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Aucune couleur |
Monel 400 | -200 | -130 | 1500 | 820 | LUNDI | Orange |
Nickel 200 | -320 | -195 | 1400 | 760 | Le NL | Rouge |
Titane | -320 | -195 | 2000 | 1090 | T | Pourpre |
Matériaux de remplissage | ||||||
Minimum | Berceau maximum | Rayure Code couleurs |
||||
Matériel | F | c | F | c | Abréviation | |
Flexible Graphite |
-350 | -212 | 950 | 510 | F.G. | Gris |
PTFE | -400 | -240 | 500 | 260 | PTFE | Blanc |
En céramique | -350 | -212 | 2000 | 1090 | CER | Vert clair |
Mica Graphite | -350 | -212 | 1100 | 590 | MICA-GRA | Rose |
