Lieu d'origine: | La Chine |
---|---|
Nom de marque: | FLRS or OEM |
Certification: | ISO9001 |
Numéro de modèle: | FLRS-G011 |
Quantité de commande min: | 5 morceaux |
Détails d'emballage: | caisses de contreplaqué de carton/palettes de contreplaqué |
Délai de livraison: | 8-20days |
Conditions de paiement: | T/T, L/C, union occidentale, paypal |
Capacité d'approvisionnement: | 100Tons/Month |
Matériaux d'anneau et de bande: | Acier inoxydable/acier au carbone /alloy | Matériaux de remplissage: | Graphite flexible/PTFE/en céramique |
---|---|---|---|
Norme de bride: | ASME B16.5/EN1514-2 | Nom: | Garniture enroulée en spirale |
Norme: | ASME B16.20 | Type: | Cgi |
Couleur: | selon le code couleurs d'anneau de guide | ||
Surligner: | Garniture de graphite enroulée par spirale de bride,Garniture métallique en spirale de cgi,Les anneaux externes se développent en spirales les garnitures enroulées de bride |

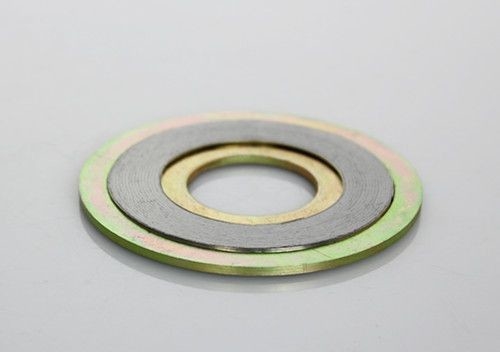

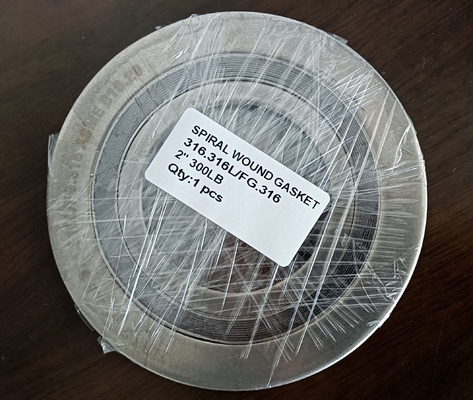

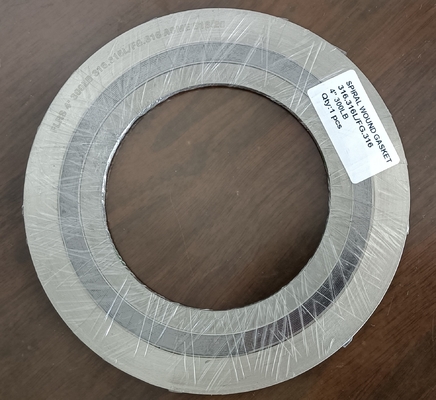

Garniture enroulée en spirale de cgi d'ASME B16.20 avec le costume intérieur et externe d'anneaux pour la bride d'ASME B16.5
La garniture enroulée en spirale est constituée de la bande métallique en V et du remplisseur non métallique mou au moyen d'empilé,
la garniture en spirale de blessure et a relié sa fin et début par le point soudé. Dépendez de son excellente compression
résilience, il convient aux sports de scellage où le changement de la température et la pression sont fréquents.
Il peut être employé comme élément de scellage statique de tuyau, valve, pompe, échange thermique, tour de condensation,
trou simple et trou d'homme de bride, etc. Il a été largement appliqué dans les domaines du produit pétrochimique,
peu clair mécanique d'usine, de centrale, de métallurgie, de construction navale, médical et pharmaceutique
centrale et navigation, etc.
Cgi de style
Approprié au visage plat et aux brides augmentées de visage jusqu'à la classe 2500
Recommandé pour les applications à haute pression, pour l'usage avec des remplisseurs de PTFE, et une fois tracé par ASME B16.20
L'anneau intérieur agit en tant que limiteur de compression et protège des éléments de scellage contre l'attaque de médias de processus
Une garniture du style CG. équipée de l'anneau interne qui donne un arrêt de limitation supplémentaire de compression et fournit la chaleur
et enroulements protecteurs de garniture de barrière de corrosion et empêchement de l'érosion de bride.
Approprié pour l'usage avec les brides plates de visage et spécifique pour le service de haute pression et de température, classe 900 et en haut
ou où les médias corrosifs ou toxiques sont présents.
D'autres styles disponibles sur demande.
Matériaux d'anneau et de bande | Minimum | Maximum | Anneau de guide Code couleurs |
|||
Matériel | F | c | F | c | Abberviation | |
ss304 | -320 | -195 | 1400 | 760 | 304 | Jaune |
ss316L | -150 | -100 | 1400 | 760 | 316L | Vert |
ss347L | -150 | -100 | 1400 | 760 | 317L | Rouge foncé |
ss321 | -320 | -195 | 1400 | 760 | 321 | Turquoise |
ss347 | -320 | -195 | 1700 | 925 | 347 | Bleu |
Acier au carbone | -40 | -40 | 1000 | 540 | SRI | Argent |
Alliage 20 | -300 | -185 | 1400 | 760 | A-20 | Noir |
Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Brown |
Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Beige |
Incoloy 800 | -150 | -100 | 1600 | 870 | DANS 800 | Blanc |
825 lncoloy | -150 | -100 | 1600 | 870 | DANS 825 | Blanc |
lnconel 600 | -150 | -100 | 2000 | 1090 | Inc. 60o | Or |
Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Or |
Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Aucune couleur |
Monel 400 | -200 | -130 | 1500 | 820 | LUNDI | Orange |
Nickel 200 | -320 | -195 | 1400 | 760 | Le NL | Rouge |
Titane | -320 | -195 | 2000 | 1090 | T | Pourpre |
Matériaux de remplissage | ||||||
Minimum | Berceau maximum | Rayure Code couleurs |
||||
Matériel | F | c | F | c | Abréviation | |
Flexible Graphite |
-350 | -212 | 950 | 510 | F.G. | Gris |
PTFE | -400 | -240 | 500 | 260 | PTFE | Blanc |
En céramique | -350 | -212 | 2000 | 1090 | CER | Vert clair |
Mica Graphite | -350 | -212 | 1100 | 590 | MICA-GRA | Rose |
