Norme :: | DIN | Style: | Externe |
---|---|---|---|
Matériel: | acier de ressort, acier inoxydable | Dimension: | 3-9 |
Forme: | Courge, demi trou | Type: | Normale |
Surligner: | Type normal circlip DIN 471,Joint en acier de circlips de demi trou,Circlip externe DIN 471 |

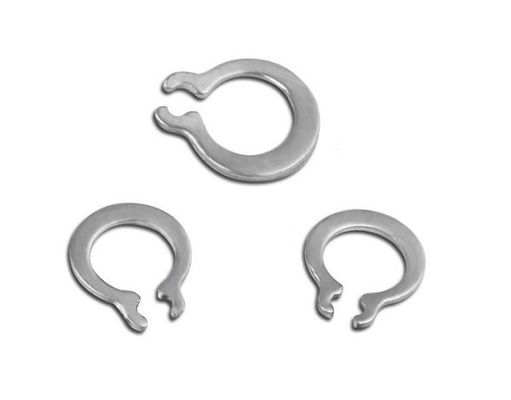

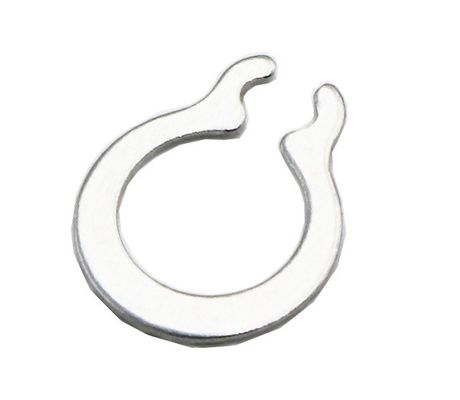

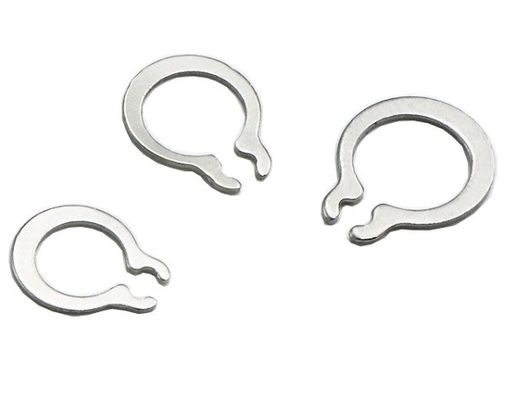

Demi joint en acier de circlips de trou/circlip pour l'axe - type normal vacarme 471 (d≤9mm)
Le circlip s'appelle également le circlip, ou se rapporte à un composant industriel. Les matériaux principaux de production du circlip d'axe sont acier du ressort 65Mn ; Acier inoxydable SUS304 ; Acier inoxydable SUS316.
Norme taille |
d | h | d1 minute |
Poids (kg/1Kpcs) | ||
maximum | minute | maximum | minute | |||
3 | 2,74 | 2,55 | 0,4 | 0,35 | 1 | 0,017 |
4 | 3,74 | 3,55 | 0,4 | 0,35 | 1 | 0,022 |
5 | 4,74 | 4,55 | 0,6 | 0,55 | 1 | 0,066 |
6 | 5,64 | 5,45 | 0,7 | 0,65 | 1,2 | 0,084 |
7 | 6,56 | 6,32 | 0,8 | 0,75 | 1,2 | 0,121 |
8 | 7,46 | 7,22 | 0,8 | 0,75 | 1,2 | 0,158 |
9 | 8,46 | 8,22 | 1 | 0,94 | 1,2 | 0,3 |
