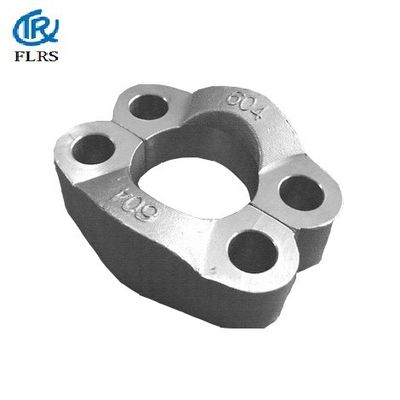

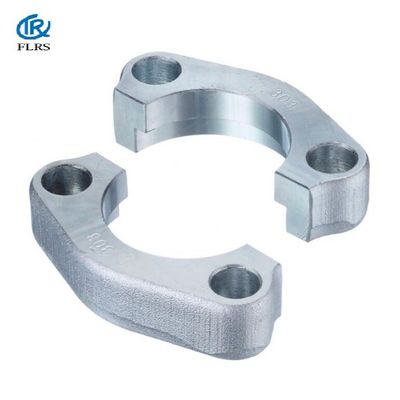

Bride hydraulique standard de bride de tuyau de /Non-Split de fente acier au carbone/3000 livres par pouce carré/ISO6162/SAE Flange hydraulique

• SAE Flange Clamps : système en un seul morceau de bride de bride :

• Introduction des connexions liquides hydrauliques de bride de puissance avec les brides en un seul morceau de bride et les vis métriques ou de pouce :

  la pression 1.Working du code de SAE des brides de bride de 61 séries est de 3000 livres par pouce carré, MPA 3,5 (barre 35) à MPA 35 (barre 350).

•
  2. les dimensions de brides de SAE Flange est selon le 6162-1:2012 d'OIN. Diamètre nominal d'OIN : DN 13 ; DN 19 ; DN 25 ; DN 32 ; DN 38 ; DN 51 ; DN 64 ; DN 76 ; DN 89 ; DN 102 ; DN 127 ; Taille de pouce : 1/2 » ; 3/4" ; 1" ; 1 1/4" ; 1 1/2 » ; 2" ; 2 1/2 » ; 3".

•
  3.Material de bride en un seul morceau de bride de SAE est fait d'acier au carbone C45 avec des propriétés en condition suivante : Pour la taille nominale DN 13 de bride : - limite conventionnelle d'élasticité minimum : 220 MPA - élongation minimum à la fracture : 3 % et pour toutes autres tailles nominales de bride : - limite conventionnelle d'élasticité minimum : Élongation minimum de 415 MPA à la fracture : 3 %

• la protection contre la corrosion 4.The extérieure externe de toutes les brides de bride de l'acier au carbone SAE, sera protégée avec un revêtement approprié pour passer un essai à l'embrun salin minimum de 72 h selon OIN 9227.

•
  condition 5.Test pour la pression/température : Le type connexions de bride conformément à la présente partie d'OIN 6162 sera soumis à l'éclat et aux essais de résistance cycliques spécifiques à OIN 19879 pour vérifier qu'elles répondent aux exigences définies de pression/température. Il conviendra pour l'usage aux pressions d'utilisation données dans les tableaux 2 quand utilisé aux températures entre le °C -40 et +120 connexions de bride de °C. conformément à la présente partie d'OIN 6162 ne sera pas réuni aux températures que -20 °C. inférieur.

• 6.Designation de bride en un seul morceau de bride de bride de connexions d'une seule pièce de brides de la taille DN 25 : OIN 6162-1, FC×25 de bride

•

• FIL E		B	C	D	E
  1/2 »	56,3	47	40,5	9	18,2
  3/4"	71,4	60	50,8	11	23,8
  1"	80,9	70	57,1	13	27,8
  1 1/4"	95,2	77	66,7	15	31,8
  1 1/2 »	112,7	95	79,4	17	36,5
  2"	133,3	114	96,8	21	44,5

FAQ :

• I) Comment est-ce que je peux obtenir plus de détails au sujet de vos produits ?

  Vous pouvez nous envoyer un email. Nous fournirons le catalogue et les images pour votre référence

  2) Comment est-ce que je peux obtenir un certain échantillon ?

  L'échantillon est pour que libre, mais la nécessité d'acheteur paye le coût de fret

  3) Fournissez-vous les pièces adaptées aux besoins du client ?

  Oui, vous devez fournir le dessin.

  4) Quels sont d'autres produits que vous pouvez fournir ?

  Nous pouvons fournir les garnitures de tuyau d'acier, les fastners, les garnitures etc.
